角度头 Evolution系列

模块化角度头

无论重切削场合还是精密加工场合,帕莱克公司致力于为客户提供高品质的产品及专业的加工解决方案,全系列产品拥有50多年的设计经验,解决了成千上万的产品 生产问题,始终确保产品的高品质及稳定性。帕莱克以卓越的技术,提供理想的解决方案及优质的服务,满足客户的需求。

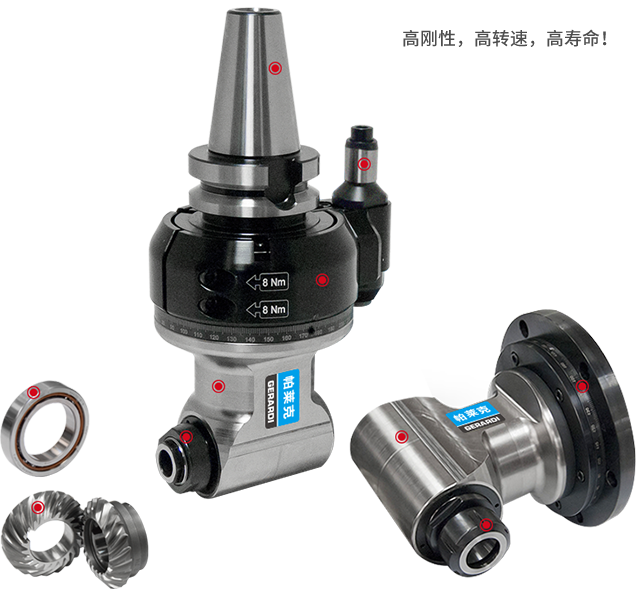

紧凑的结构设计及优越的产品特性: 高性能、高转速、高寿命。

ATC-自动换刀系列

ATC系列角度头可以实现加工中心自动换刀的功能,角度头可以在轴向进行0到360°的位置调整。FMU系列角度头的输出轴可以实现±90°范围内的角度设置。

MTC-手动换刀系列

MTC手动换刀系列角度头通过万能法兰盘与机床主轴相连接,FMU系列角度头的输出轴 可以实现±90°范围内的角度设置。

驱动刀柄

表面硬化热处理, 同时可以为客户提供不同类型的驱动刀柄和输出形式。

角度头壳体

壳体采用特殊的合金钢制作,经过先进的热处理工艺,具有高刚性和抗腐蚀性能。

格里森齿轮

格里森精磨螺旋伞齿轮,每一对齿轮的参数都经过计算机的严格筛选与比对,实现高扭矩传输。低噪音,耐高温,使用寿命长久。

轴承

内部装配精密预载轴承,精度达到ABEC9级以上,并通过油脂润滑,使用寿命长久

刻度环

刻度环

输出类型

ER弹簧夹套(标准型)

侧固式类型

芯轴类型

非标定制


原装进口

原装进口的角度头,全系列产品都在国外设计与制造。

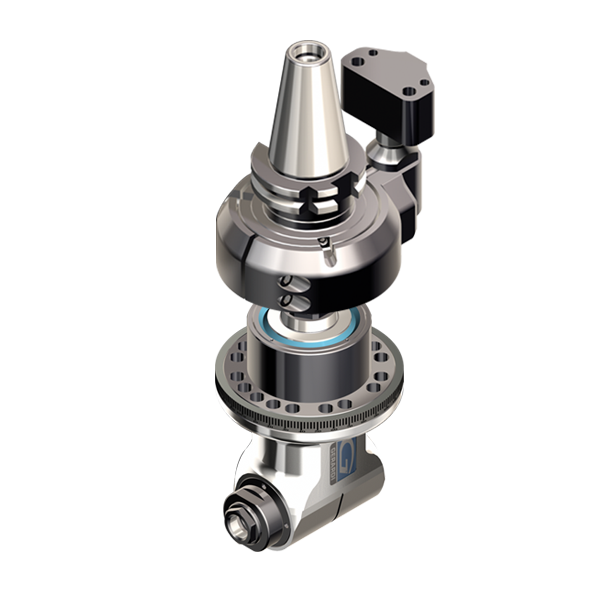

模块化

确保高刚性

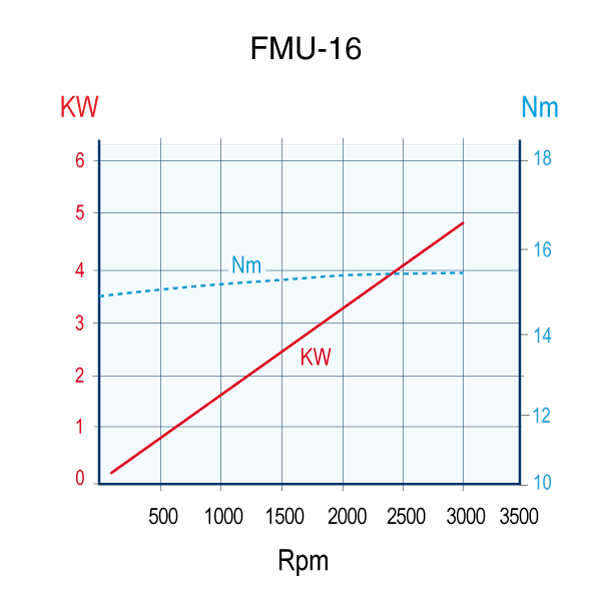

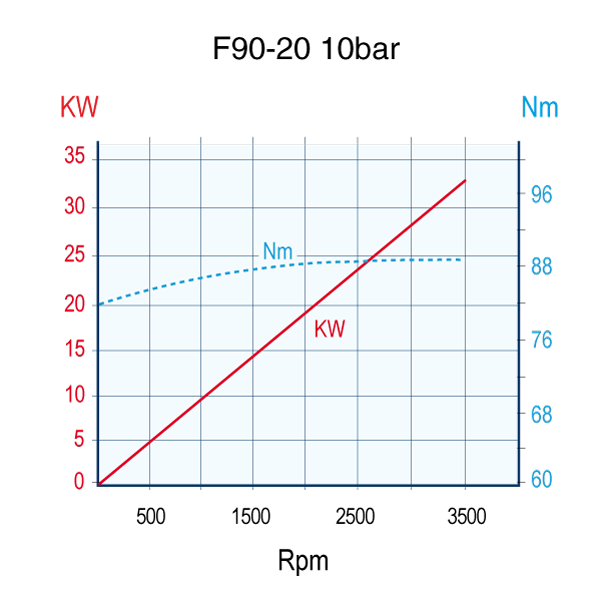

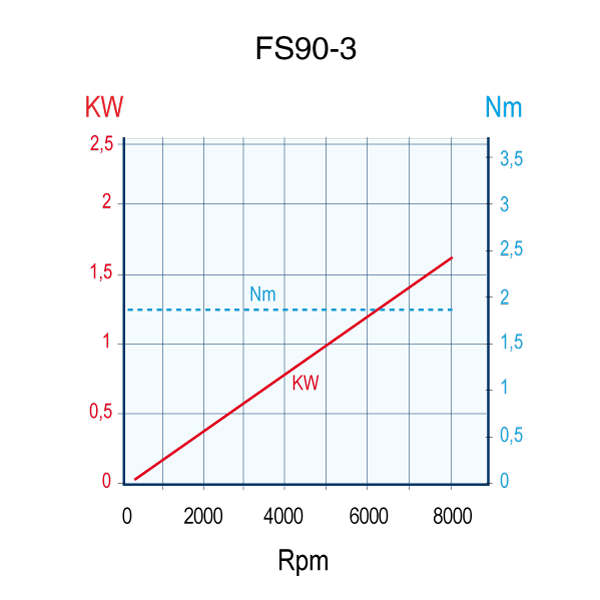

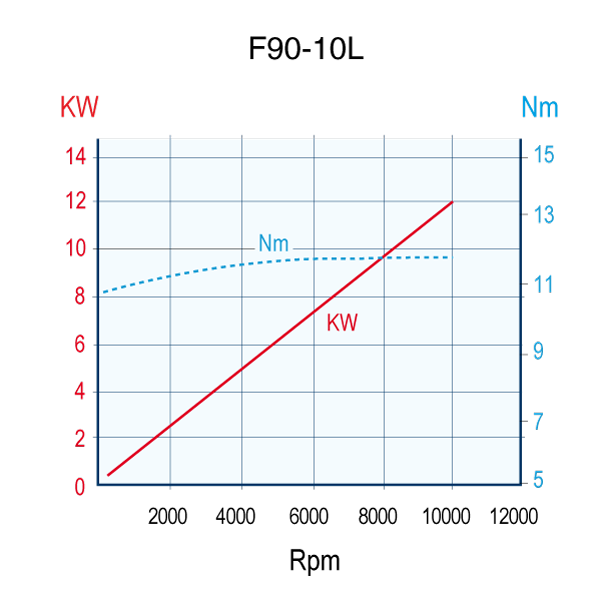

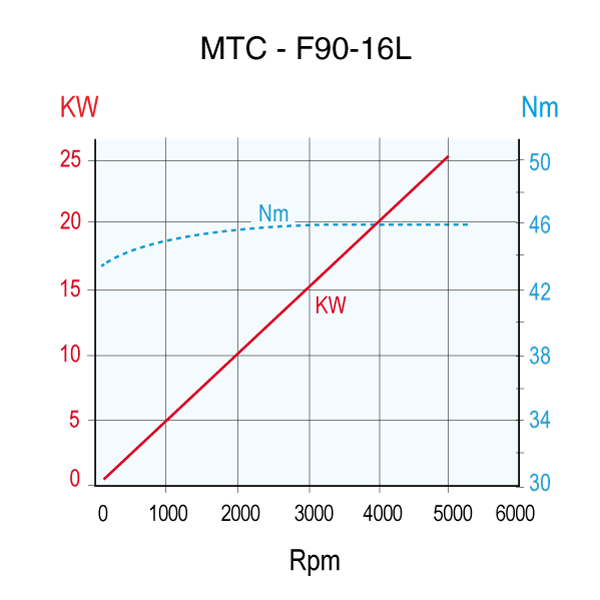

规格

  • ATC - FS90 系列

    适用于在狭小空间加工


  • ATC - F90& F90L 系列

    适用于钻孔、铣削及攻丝

    加长系列适用于更深部位加工

  • ATC - F90 2U 双向输出系列

    双向输出


  • ATC - F90 10BAR 系列

    适用于外冷转内冷以实现刀具内冷


  • ATC - FR90 70BAR 系列

    偏置系列适用于在狭窄的空间加工

    可选择主轴70bar中心内冷

  • ATC - FMU 系列

    适用于±90°钻孔、铣削及攻丝

  • MTC - F90S 系列

    最高可达8000rpm

  • MTC - F90L 系列

    高扭矩重载加工

视频

附件

  • 夹套

    ER-DIN 6499 / ET1

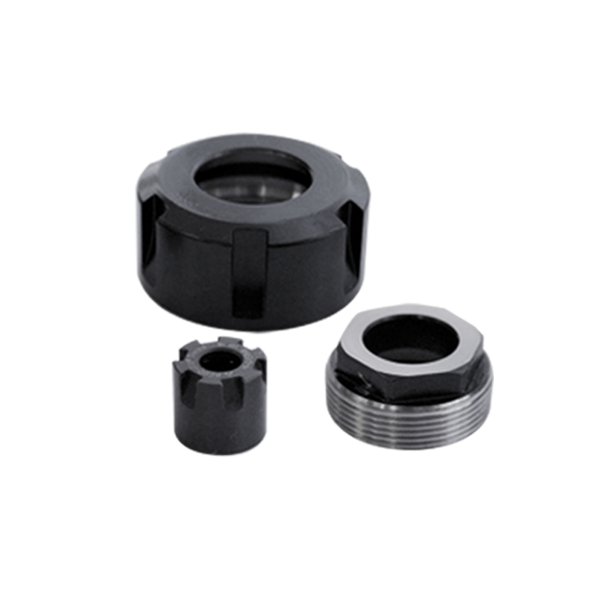

  • 螺母

    ER-DIN 6499 / ET1

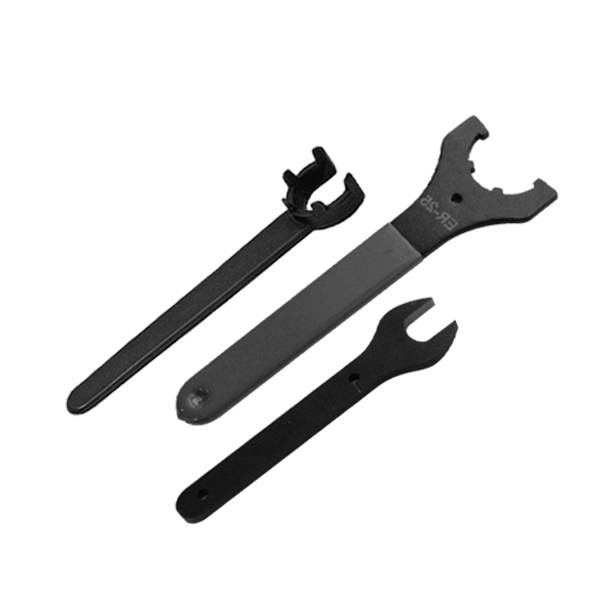

  • 扳手

    ES (Exagonal) - STD (标准)

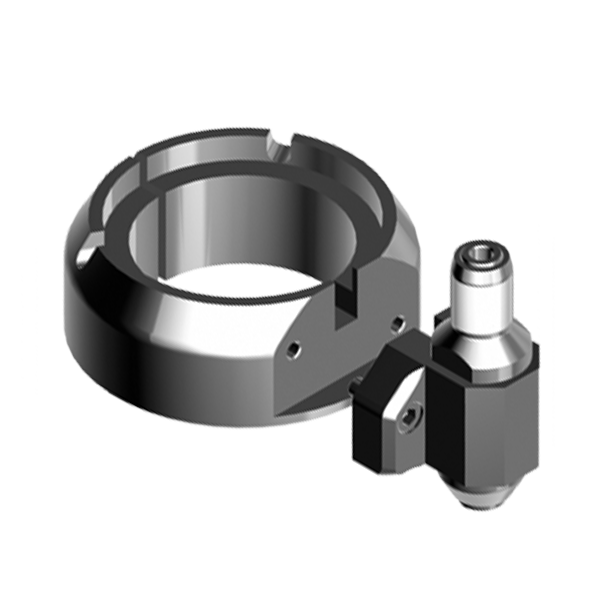

  • 旋转组件

    销组件,定位环和驱动柄组件组成

  • 销组件

    冷却液通道及保证正确的销与驱动柄间距

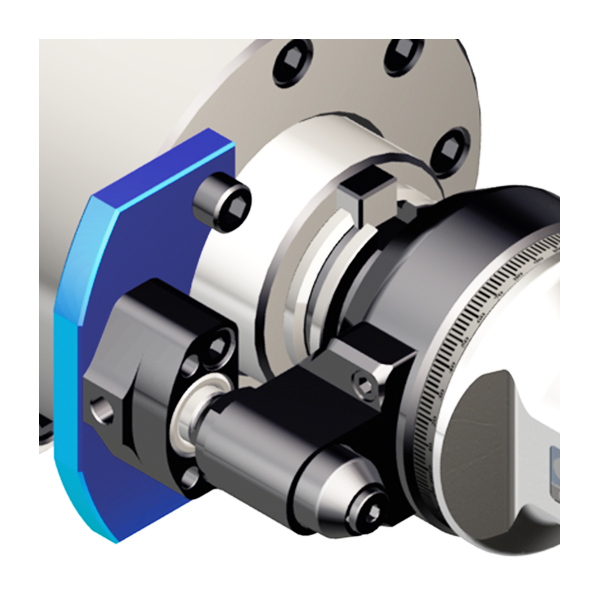

  • 制动块

    固定角度头的旋转方向,确保加工稳定性、高精度定位及可重复性的自动换刀。

  • 万能法兰

    用于手动换刀角度头与机床主轴的连接

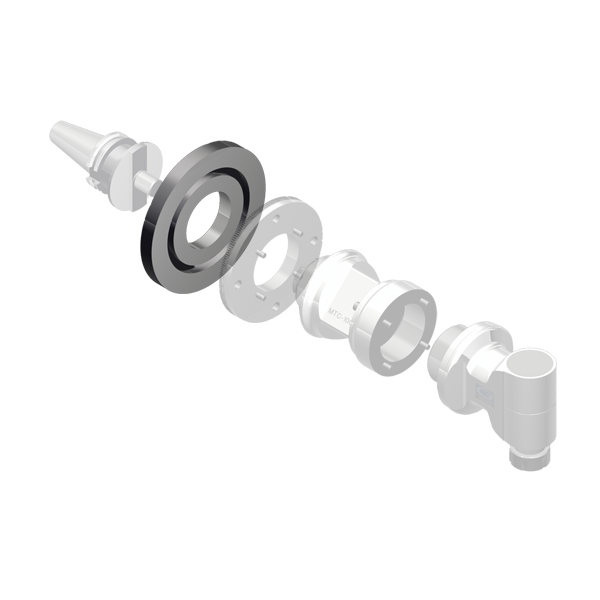

  • 加长法兰

    MTC系列通过增加加长法兰以实现更长悬伸的加工要求。
